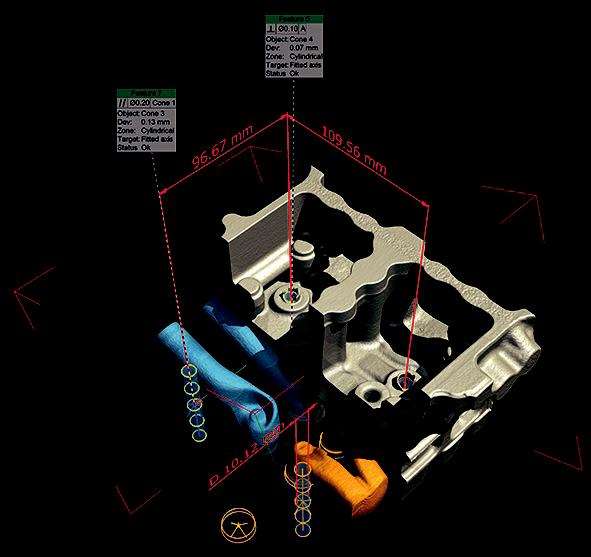

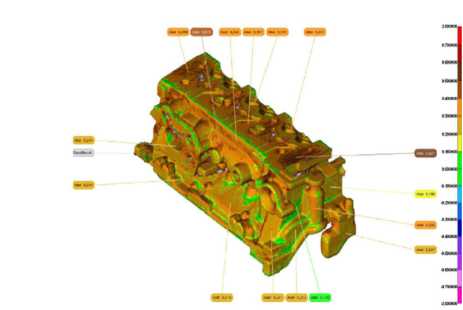

RayScan+是基于模块化设计的系统，高精度的花 岗岩为基础构件，可定制尺寸的各个运动轴，导轨和轴承是高精度和大承载能力的保证。 系统所有的硬件和软件的元器件的运转和监控是由 Ray-Ware® 软件包控制完成. 所有的功能非常易于进入，其通过一个广泛且直观的用户接口导入.无论是典型的无损检查，工件尺寸检测还是逆向工程 RayScan+ 的应用是多方面的。

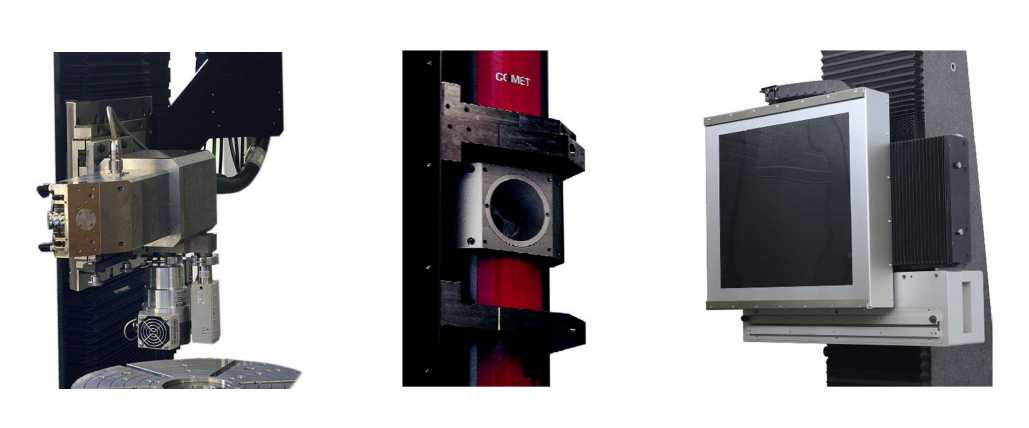

X-射线源 微焦点或次小焦点 小焦点
最高电压 300 kV 600 kV
焦点直径 < 1 μm 200 μm
X-射线探测器 平板探测器 LDA
像素 16 M Pix 4 k
像素间距 < 50 μm 200-400μ
动态 16 Bit / 14 Bit 16 Bit
主机结构 计量级花岗石
运动轴数 最多9 轴
定位精度 高于 2 μm
水平扫描范围 至1000 mm
垂直扫描范围 至2000 mm
系统负载 根据要求, 最重工件300 kg
运转模式 2D-CT, 3D-CT, ROI-CT, 横向-CT,螺旋-CT, Radioscopy
放大倍率 最大2500 倍
工件尺寸 尺寸范围 <1 mm 至 >5000 mm
材料 铁基金属,非铁基金属,复材,陶瓷等.
X-射线防护 DIN 标准设计各种不同尺寸防护罩
地板承重 最小1500 kg/m2

* 提示：实际的测量数据将依据材料不同，最大壁厚不同，射线源和探测器不同而有所变化，定制产品的特殊技术设计和元器件选择带来的变化，恕不预先通知
